در بسیاری از تجهیزات صنعتی که دارای شفت چرخان هستند، انتقال قدرت از الکتروموتور به قسمت‌های متحرک دستگاه نیازمند یک رابط مکانیکی مطمئن است. این رابط که به آن کوپلینگ گفته می‌شود، دو شفت را به هم متصل می‌کند تا گشتاور و دوران به‌درستی منتقل شود.
یکی از پرکاربردترین انواع این رابط‌ها، فلکسیبل کوپلینگ (Flexible Coupling) یا کوپلینگ انعطاف‌پذیر است. برخلاف کوپلینگ‌های صلب که دو شفت را به‌صورت کاملاً ثابت به هم وصل می‌کنند، فلکسیبل کوپلینگ قابلیت جذب ناهم‌راستایی و ارتعاش را دارد و به همین دلیل در بسیاری از ماشین‌آلات صنعتی جایگاه ویژه‌ای پیدا کرده است.
فلکسیبل کوپلینگ(Flexible Coupling) چیست؟
فلکسیبل کوپلینگ قطعه‌ای مکانیکی است که دو شفت را به یکدیگر متصل می‌کند و در عین حال اجازه می‌دهد مقدار محدودی ناهم‌راستایی بین آن‌ها وجود داشته باشد. این ناهم‌راستایی می‌تواند به سه شکل اصلی ظاهر شود:
- ناهم‌راستایی موازی (Parallel Misalignment)
- ناهم‌راستایی زاویه‌ای (Angular Misalignment)
- جابه‌جایی محوری (Axial Displacement)
در شرایط واقعی تولید و مونتاژ، دستیابی به هم‌راستایی کامل و دائمی دو شفت بسیار دشوار است. عواملی مانند خطای ساخت، انبساط حرارتی، نشست فونداسیون یا ارتعاشات کاری باعث ایجاد ناهم‌راستایی جزئی می‌شوند. فلکسیبل کوپلینگ این ناهم‌راستایی‌ها را جذب کرده و از انتقال تنش‌های اضافی به بلبرینگ‌ها، سیل‌ها و سایر قطعات جلوگیری می‌کند.

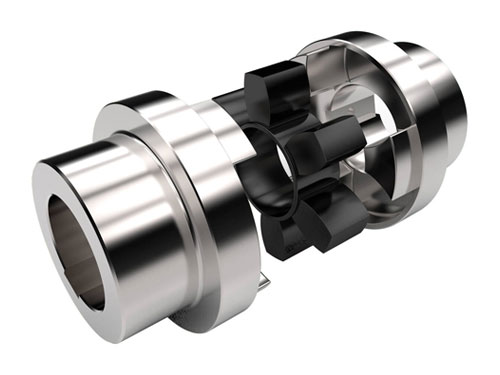

ساختار کلی بسیاری از فلکسیبل کوپلینگ‌ها شامل دو هاب فلزی در دو طرف و یک المان انعطاف‌پذیر در وسط است. المان میانی معمولاً از جنس لاستیک، پلی‌یورتان یا مواد الاستومری ساخته می‌شود و وظیفه اصلی جذب ارتعاش و جبران ناهم‌راستایی را بر عهده دارد.
کاربردهای کوپلینگ منعطف در صنعت
فلکسیبل کوپلینگ در طیف گسترده‌ای از تجهیزات صنعتی مورد استفاده قرار می‌گیرد. برخی از مهم‌ترین کاربردهای آن عبارت‌اند از:
- اتصال الکتروموتور به پمپ‌ها
- اتصال موتور به فن‌ها و دمندهها
- سیستم‌های نوار نقاله و انتقال مواد
- کمپرسورها و تجهیزات تهویه
- میکسرها، هموژنایزرها و تجهیزات فرآیندی
- ماشین‌آلات بسته‌بندی و صنایع غذایی
- سیستم‌های انتقال قدرت در صنایع شیمیایی و دارویی
در هر جایی که دو شفت چرخان باید به هم متصل شوند و احتمال ناهم‌راستایی یا ارتعاش وجود داشته باشد، استفاده از فلکسیبل کوپلینگ یک انتخاب فنی منطقی محسوب می‌شود.
مزایای استفاده از فلکسیبل کوپلینگ
استفاده از فلکسیبل کوپلینگ مزایای متعددی به همراه دارد که مهم‌ترین آن‌ها عبارت‌اند از:
جبران ناهم‌راستایی
حتی اگر دو شفت کاملاً هم‌راستا نباشند، کوپلینگ انعطاف‌پذیر می‌تواند این اختلاف را تا حد مجاز جذب کند و از ایجاد تنش اضافی جلوگیری نماید.
کاهش ارتعاش و نویز
المان الاستومری میانی، بخش زیادی از ارتعاشات و شوک‌های مکانیکی را جذب می‌کند و باعث کارکرد نرم‌تر و کم‌صداتر دستگاه می‌شود.
محافظت از قطعات حساس
با کاهش انتقال تنش و ارتعاش، عمر بلبرینگ‌ها، سیل‌ها و الکتروموتور افزایش می‌یابد و هزینه‌های تعمیر و نگهداری کاهش پیدا می‌کند.
نصب و نگهداری آسان
بسیاری از انواع فلکسیبل کوپلینگ، به‌خصوص مدل‌های الاستومری، نصب ساده‌ای دارند و در صورت فرسودگی المان میانی، تعویض آن بدون نیاز به جابه‌جایی کامل تجهیزات امکان‌پذیر است.
عدم نیاز به روان‌کاری در بسیاری از مدل‌ها
برخلاف برخی کوپلینگ‌های فلزی که نیاز به روغن‌کاری دوره‌ای دارند، مدل‌های الاستومری معمولاً بدون نیاز به روان‌کاری کار می‌کنند.
افزایش قابلیت اطمینان سیستم
با کاهش تنش‌های ناخواسته، احتمال خرابی ناگهانی قطعات کاهش یافته و پایداری عملکرد دستگاه بهبود می‌یابد.
نقش فلکسیبل کوپلینگ در هموژنایزر روتور-استاتور
در هموژنایزر روتور استاتور، الکتروموتور باید گشتاور و دوران را به شفت روتور منتقل کند. روتور با سرعت بالا داخل استاتور می‌چرخد و فاصله بین این دو قطعه معمولاً بسیار کم (در حد چند دهم میلی‌متر) است. در چنین شرایطی، هرگونه ناهم‌راستایی یا ارتعاش اضافی می‌تواند مشکلات جدی ایجاد کند، از جمله:
- تماس ناخواسته روتور با استاتور
- افزایش سایش بلبرینگ‌ها و سیل‌ها
- انتقال ارتعاش به الکتروموتور
- افزایش نویز و گرمای اضافی
- کاهش کیفیت همگن‌سازی
به همین دلیل در طراحی هموژنایزرهای صنعتی، استفاده از فلکسیبل کوپلینگ بین الکتروموتور و بخش روتور-استاتور یک انتخاب استاندارد و ضروری محسوب می‌شود.
در محصولات آرامیکس، از فلکسیبل کوپلینگی با ساختار مشخص استفاده می‌شود: بدنه دو بخش از جنس آلومینیوم و قسمت میانی از جنس لاستیک (الاستومر). این طراحی مزایای زیر را به همراه دارد:
- وزن سبک به دلیل استفاده از آلومینیوم
- جذب مناسب ارتعاش و شوک توسط المان لاستیکی میانی
- انتقال مطمئن گشتاور در سرعت‌های کاری هموژنایزر
- کاهش تنش وارد بر شفت روتور و الکتروموتور
- کمک به حفظ فاصله دقیق بین روتور و استاتور در طول زمان
این ترکیب باعث می‌شود دستگاه در شرایط کاری طولانی‌مدت، عملکرد پایدارتری داشته باشد و عمر قطعات متحرک افزایش یابد.
جمع‌بندی
فلکسیبل کوپلینگ یک قطعه کلیدی در سیستم انتقال قدرت تجهیزات دوار است. این قطعه با جذب ناهم‌راستایی و میرایی ارتعاش، از قطعات حساس محافظت می‌کند و به کارکرد نرم و مطمئن دستگاه کمک می‌نماید.
در هموژنایزر روتور-استاتور، نقش فلکسیبل کوپلینگ فراتر از یک رابط ساده است؛ این قطعه به حفظ دقت هندسی مجموعه روتور و استاتور، کاهش ارتعاش و افزایش عمر مفید دستگاه کمک می‌کند. استفاده از مدل‌هایی با بدنه آلومینیومی و المان لاستیکی میانی، ترکیبی از سبکی، انعطاف‌پذیری و دوام را فراهم می‌سازد که برای کاربردهای صنعتی این نوع تجهیزات بسیار مناسب است.
